Altium Designer 2021是一款功能强大的专业PCB设计软件,该软件统一设计系统,高生产率以及无压力的环境和本地PCB编辑器,通过用户的键盘和鼠标快捷键快来迅速的执行力访问各种命令和功能,轻松简单的提升用户的工作效率,有了统一的开发环境,就可以轻松地进行前端设计与捕获、物理PCB设计、混合信号电路仿真、信号完整性分析、PCB制造等方面的电子开发。该软件提供了所有必要的编辑器和引擎,无缝支持路由软件和第三方仿真软件,您还可以根据自己的爱好进行工作空间设计定制,完全适应个人的工作风格,需要的欢迎下载使用。
Introduction
一、 设计环境
通过设计过程中各个方面的数据互连(包括原理图、PCB、文档处理和模拟仿真),显著地提升生产效率。
- 变量支持 管理任意数量的设计变量,而无需另外创建单独的项目或设计版本。
- 一体化设计环境 从一开始就构建为功能强大的统一应用电子开发环境,包含完成设计项目所需的所有高级设计工具。
- 版本控制 跟踪您的设计,更改权限,并与版本控制系统协作,该系统包括Git和subversion版本控制(SVN)支持。
- 实时BOM管理 ActiveBOM通过提供选定供应商的可用性和价格等元件信息为您提供自动化流程,因此绝不会有任何意外情况发生。
- 全局编辑 提供灵活而强大的全局编辑工具,触手可及。 可一次更改所有或特定元件。 多种选择工具使您可以快速查找,过滤和更改所需的元件。
二、可制造性设计 学习并应用可制造性设计(DFM)方法,确保您的PCB设计每次都具有功能性、可靠性和可制造性。
- 制造性设计入门 了解可制造性设计的基本技巧,帮助您为成功制造电路板做好准备。
- CB拼版 通过使用进行拼版,在制造过程中保护您的电路板并显着降低其生产成本。
- 成功的制造创建文档 通过执行完整、准确的PCB文档包,确保您的产品第一次制造就是正确的。
- 计规则驱动的设计 应用设计规则覆盖PCB的各个方面,轻松定义您的设计需求。
- 行DFM使您的产量最大化 通过将DFM融入数字领域以外的设计,最大限度地提高制造可靠的、高质量的电路板的机会。
- raftsman模板 通过直接使用Draftsman 模板,轻松满足您的设计文档标准。
三、轻松转换
转换概览 使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具,我们的业绩增长将无法实现。
四、软硬结合设计 在全3D环境中设计软硬结合板,并确认其3D元件、装配外壳和PCB间距满足所有机械方面的要求。
- 义新的层堆栈 为了支持先进的PCB分层结构,我们开发了一种新的层堆栈管理器,它可以在单个PCB设计中创建多个层堆栈。这既有利于嵌入式元器件,又有利于软硬结合电路的创建。
- 折线 如果它不能弯曲,柔性区域会怎样?包含软硬结合设计工具集。弯折线使您能够创建动态柔性区域。更棒的是,可以在3D空间中完成电路板的折叠和展开,使您可以准确地看到成品的外观。
- 堆栈区域 设计中具有多个PCB层堆栈,但设计人员只能查看正在工作的堆栈对应的电路板的物理区域。对于这种情况,会利用其独特的查看模式–电路板规划模式。
安装步骤:

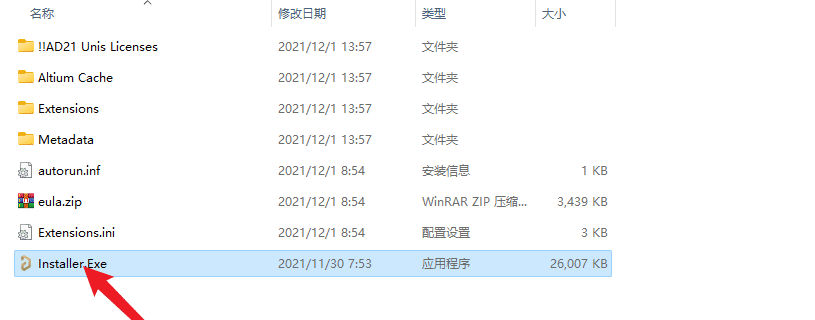

1、使用解压软件解压,打开iso镜像文件,然后双击安装Installer.exe

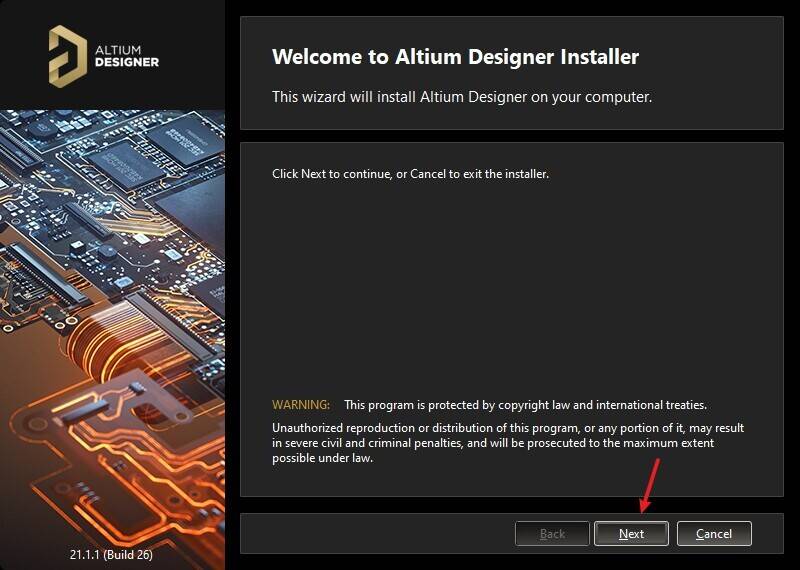

2、双击安装,点击next进行下一步

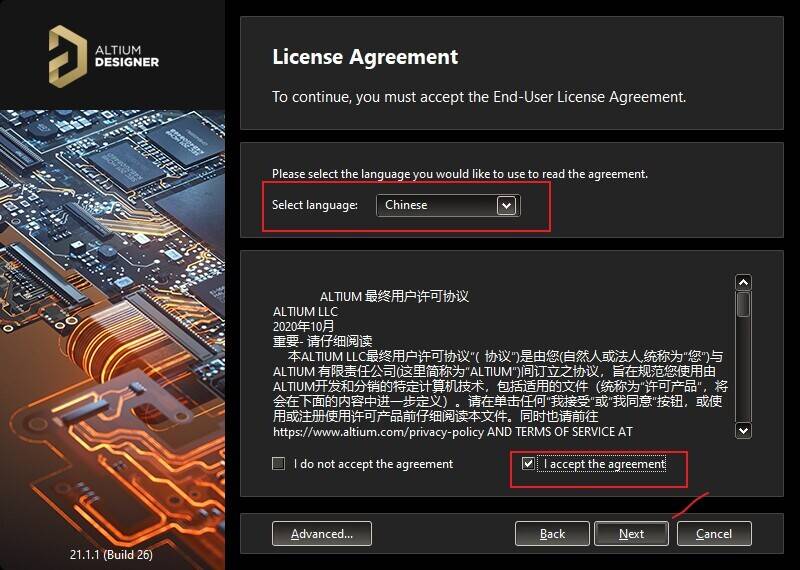

3、先在Select language栏下拉列表中选择“Chinese”,然后勾选安装协议

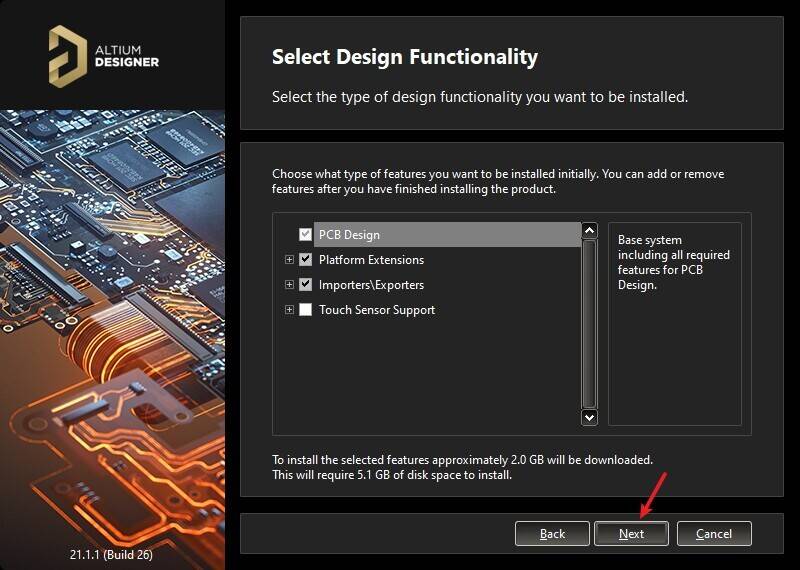

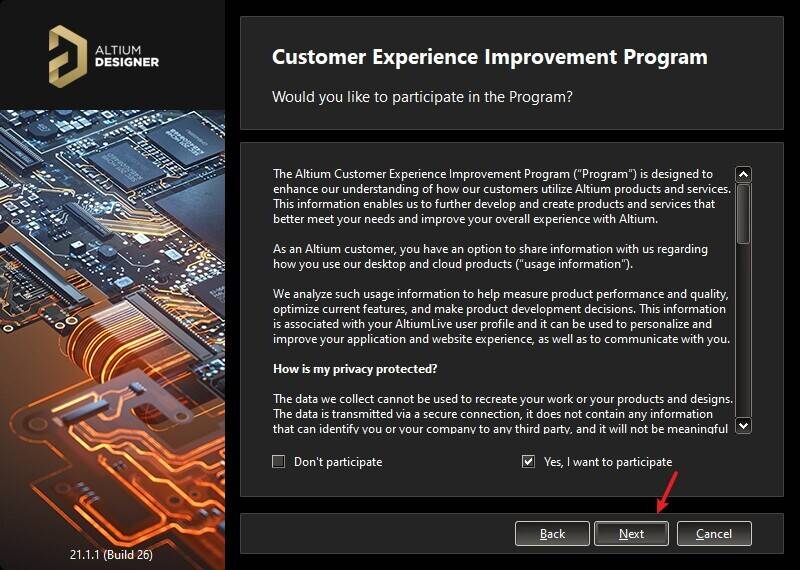

4、安装组件,下一步

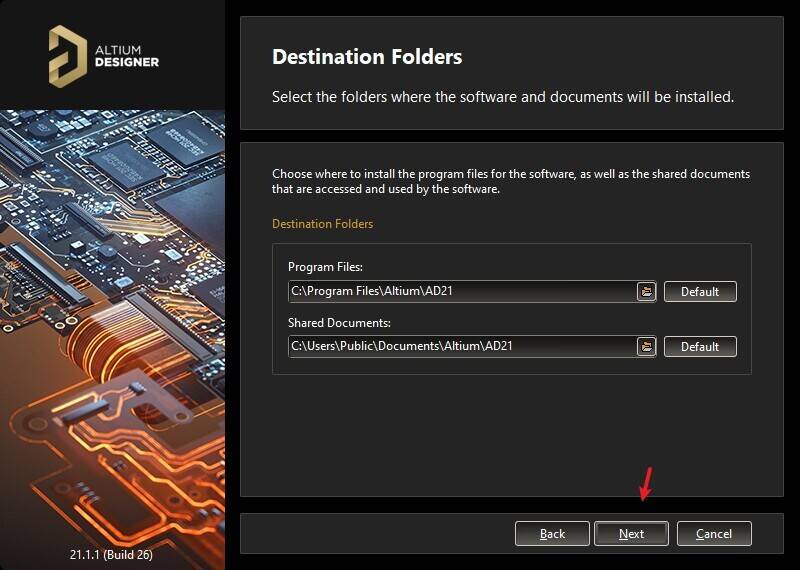

5、选择软件安装路径,下一步
6、下一步

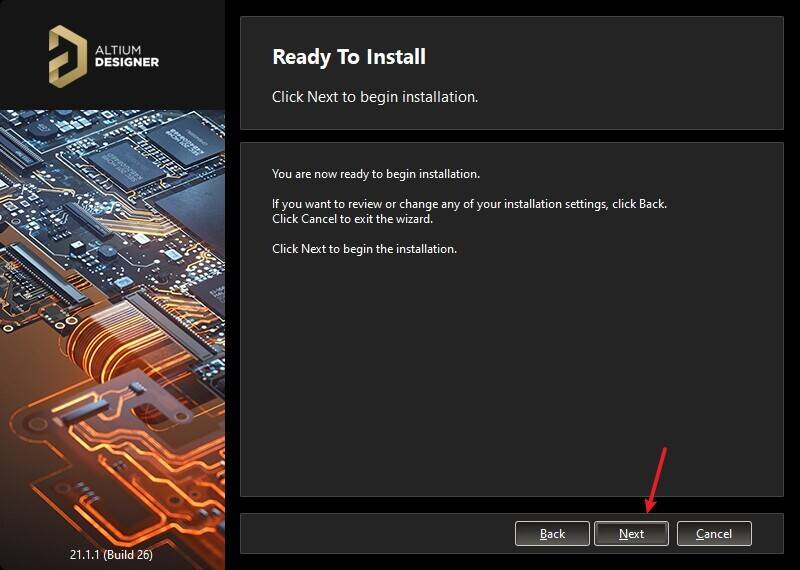

7、准备开始安装

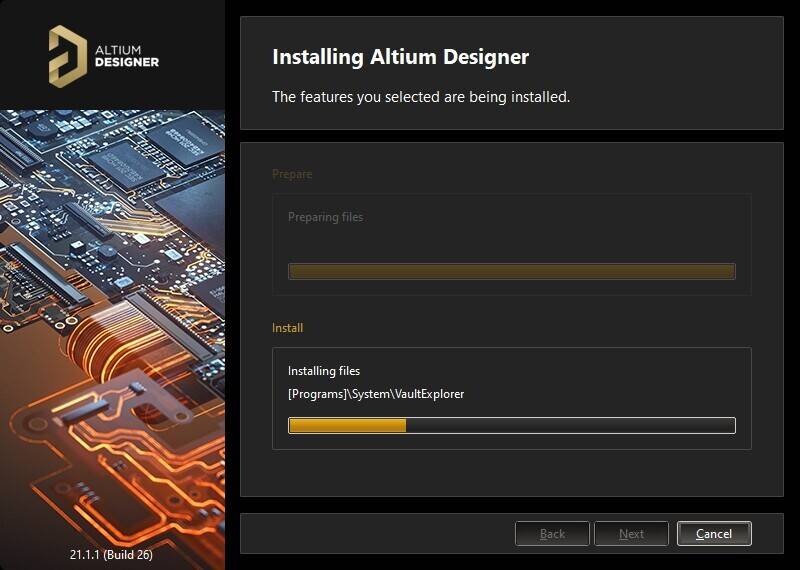

8、安装中

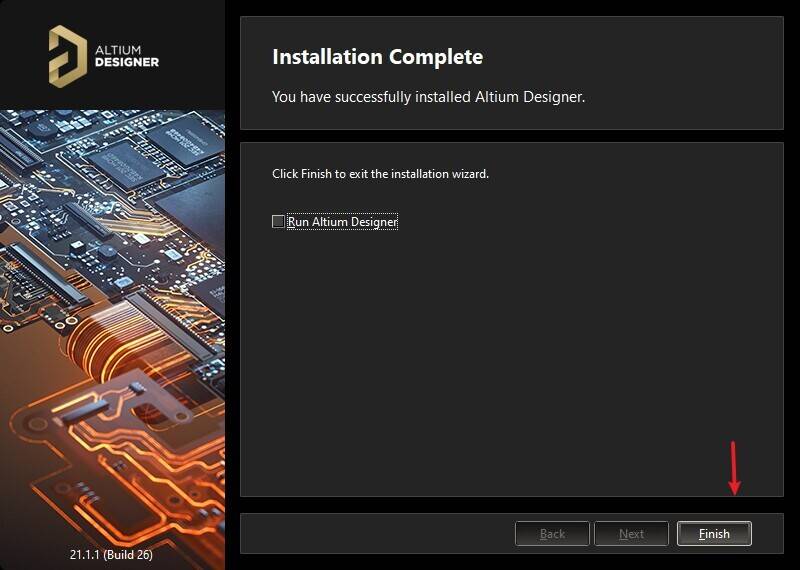

9、安装完成

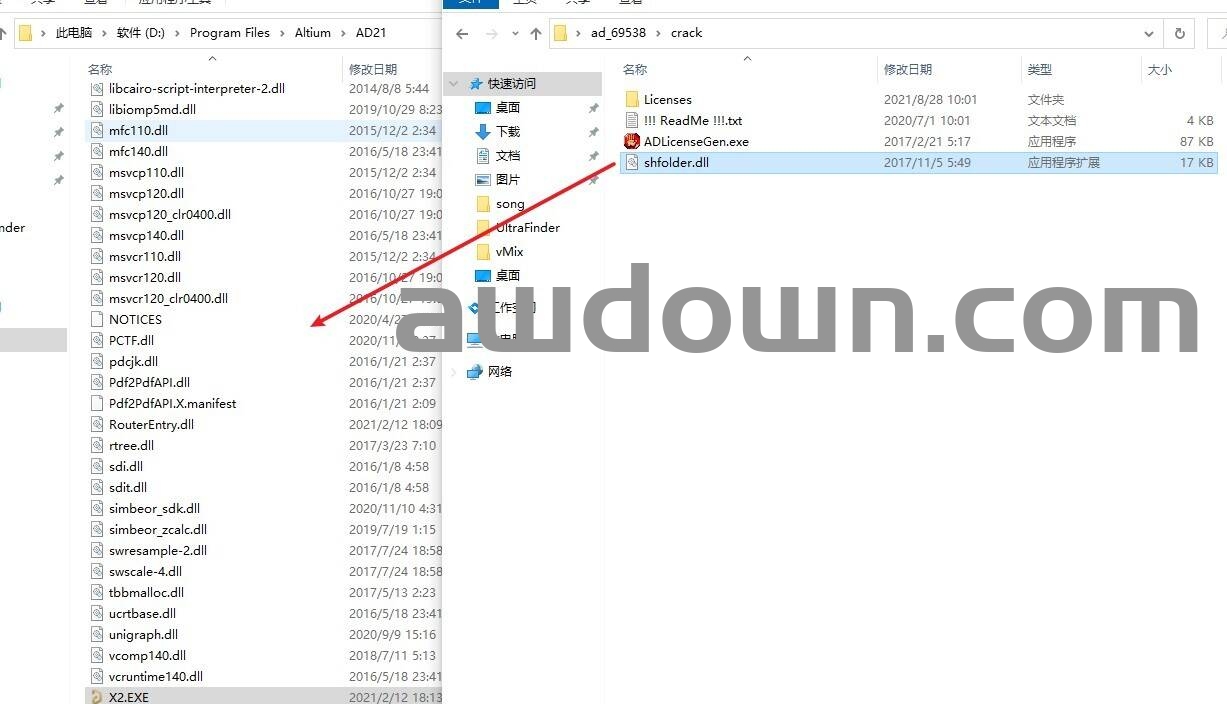

10、将!!AD21 Unis Licenses文件夹下的“shfolder.dll”复制到源程序安装目录下
11、打开软件,在主菜单页面点击“Add standalone license file”开始激活。

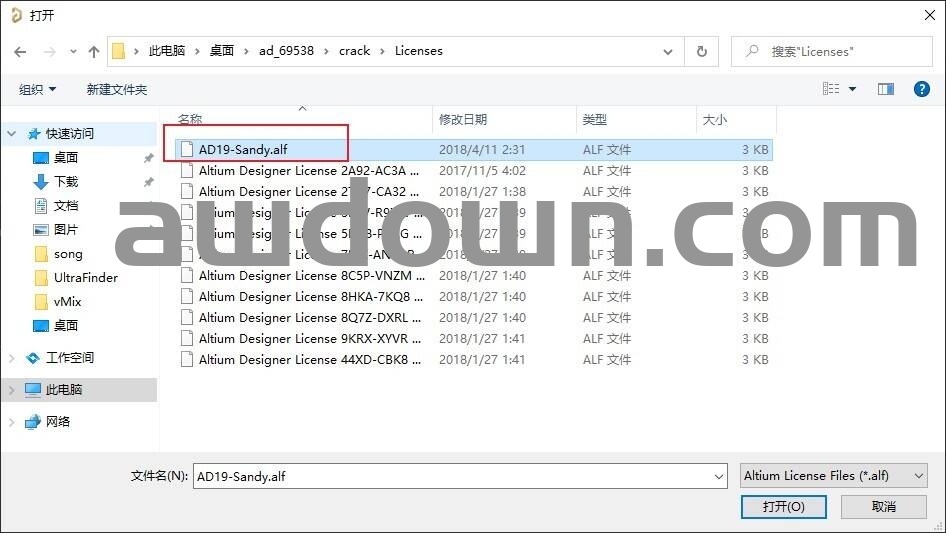

12、将会弹出一个窗口,然后打开软件初始安装包\!!AD21 Unis Licenses\Licenses文件夹,找到AD20-Sandy.alf文件,单击选中它后再点击打开。

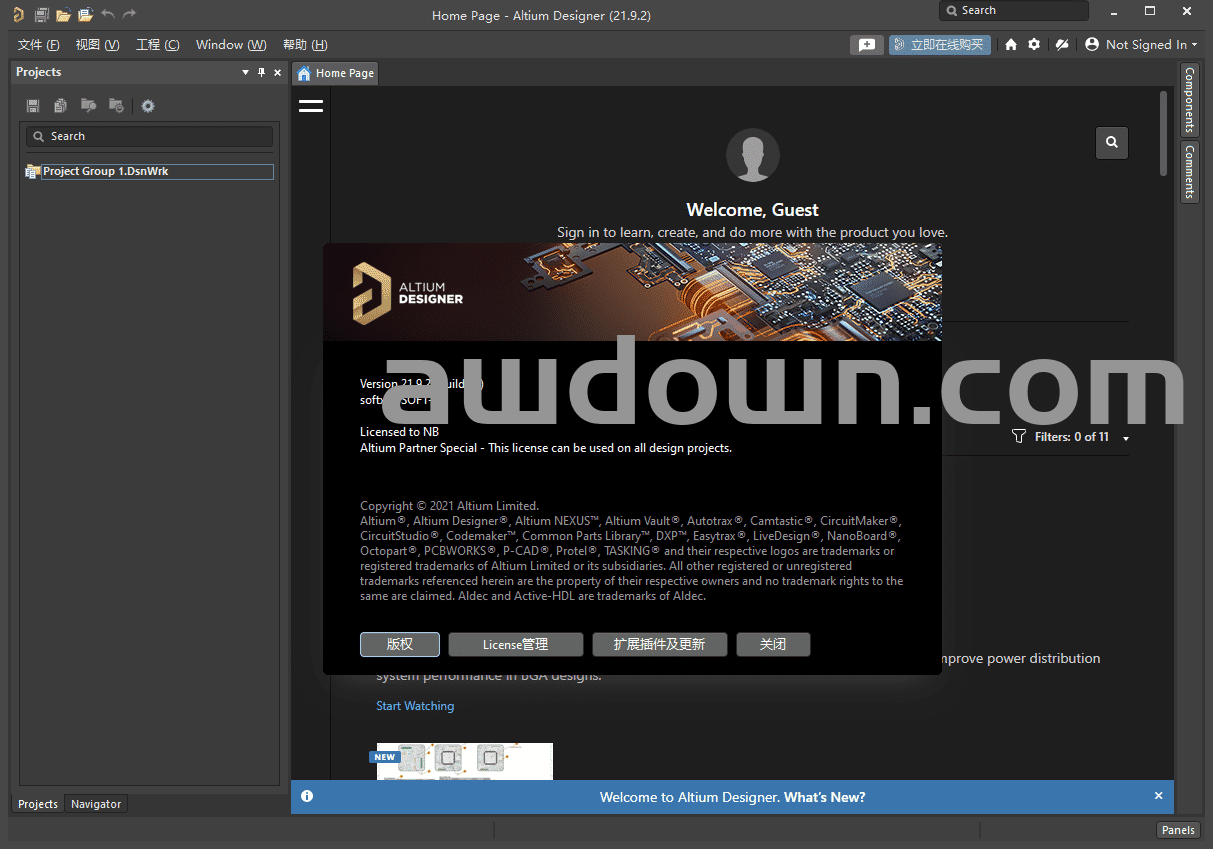

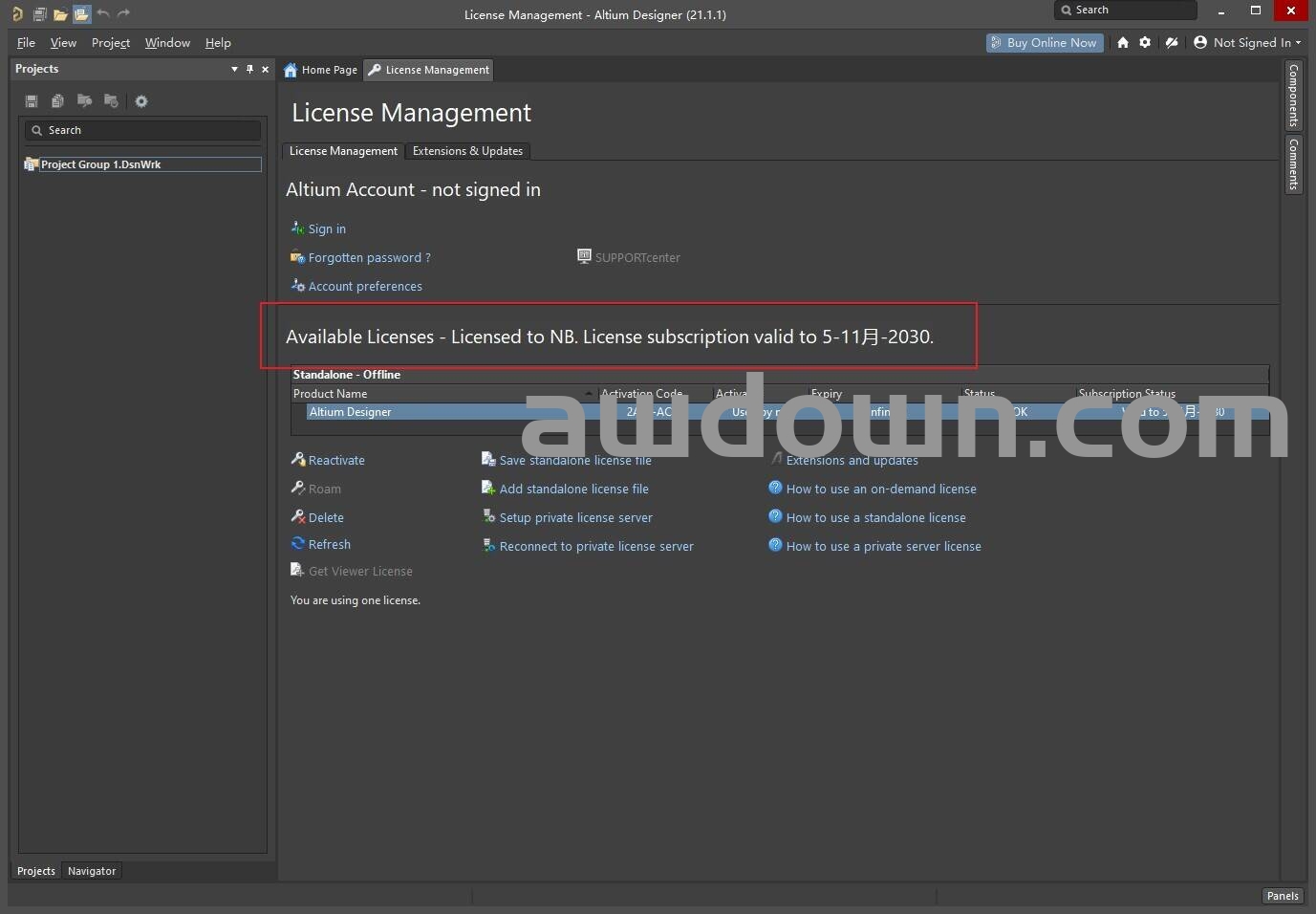

13、软件将会自动显示软件许可有效期至2030年,表示激活成功。
中文设置

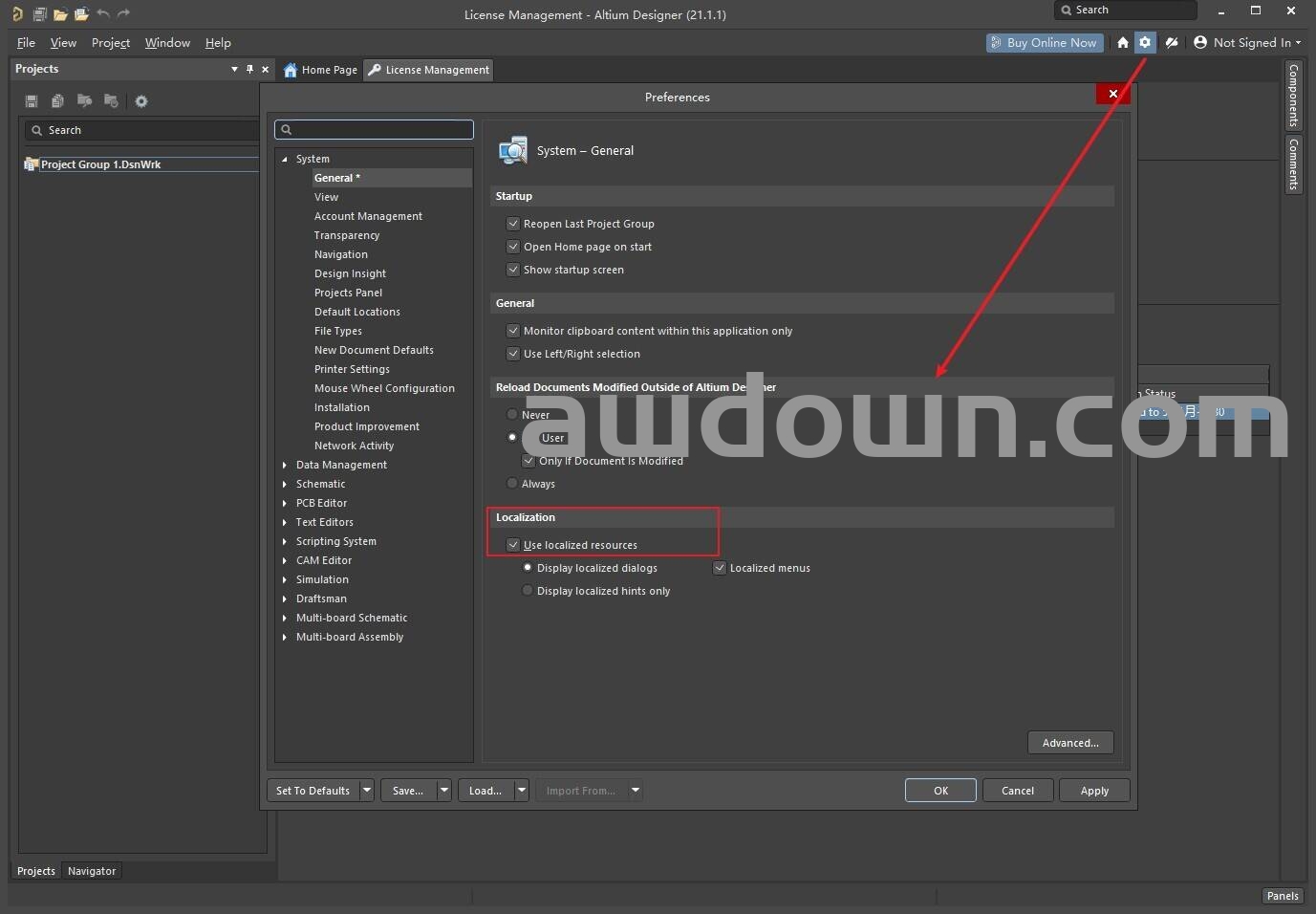

1、点击右上角的齿轮图标,找到General页面,勾选“Use localized resources”,将会弹出一个界面,选择OK就可以了

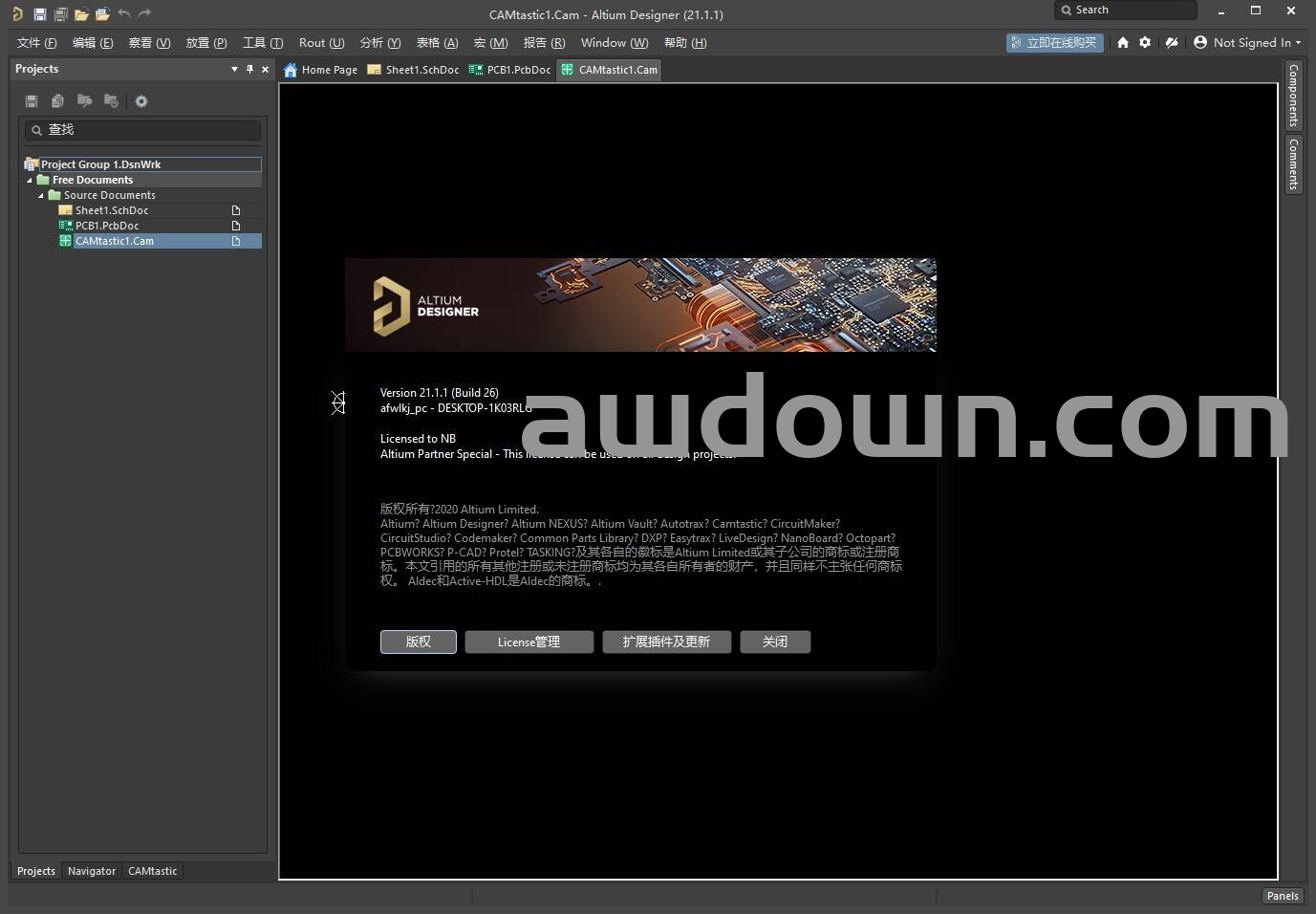

2、重启软就是中文界面了,以上就是本次AD21中文破解版的软件安装教程
